實現多種濾棒產品抽樣端面形狀參數檢測，輸出濾棒端面參數并存檔。為質檢部門改進工藝、及時發現產品制程中的問題，提高產品質量，提供科學嚴謹?shù)臄?shù)據支撐。

主要檢測功能包括：

溝槽濾棒，測量溝槽個數、寬度、深度、溝槽分布、面積、相似度，以及對應的統計參數

紙醋復合濾棒，測量孔隙大小、分布、密度，以及對應的統計參數

空管濾棒，測量內、外圓周長、不圓度、內外圓同心度

膠囊濾棒，檢測膠囊復合濾棒的相位，段長以及相應的統計參數

空芯濾棒，測量外圓周長、不圓度、外圓與皇冠同心度、皇冠與標準相似度

通用功能：測量所有濾棒的周長、圓度、長度

1、基于紋理分析的溝槽濾棒段長測量

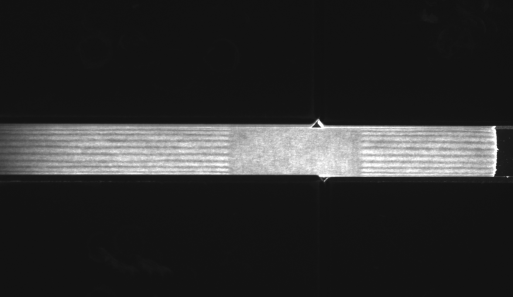

對于視覺拍照位1采集的濾棒樣圖，如下圖所示。

得到紋理特征如下圖所示

再對紋理特征進行濾棒和分割。結果如下圖所示

2、溝槽濾棒圖像特征提取與分析技術

溝槽特征提取

分析特征：

溝槽形狀分析、溝槽個數、面積、上下邊長及平行度、深度、坡度、相對于垂直主軸的對稱性。

3、紙醋復合濾棒圖像特征提取與分析技術

紙醋復合濾棒圖像分析的目的是對濾棒端面的孔隙進行測量，得到面積比、最大面積、分布均勻性等指標。

測量各孔隙的面積，及同一濾棒上所有孔隙面積的均值、方差和最大值。得到孔隙大小均勻性。根據孔隙位置和面積計算孔隙重心，與圓心比較，作為孔隙位置分布偏差。根據孔隙中心與周邊孔隙中心距離，計算孔隙分布均勻性。

4、空管濾棒圖像特征提取與分析技術

空管濾棒主要分析內、外圓直徑、不圓度、和同心度。

圖像分析示意圖如下圖所示

圖28 空管濾棒圖像分析

5、膠囊濾棒圖像特征提取與分析技術

膠囊濾棒主要分析濾棒總長度、復合段段長、膠囊中心位置。

6、空芯濾棒圖像特征提取與分析技術

空芯濾棒主要分析外圓周長、不圓度、內孔毛邊、外圓圓心和內孔設計中心的同心度。
